SATzentrale - Antennengrößen EIRP Werte -

EIRP - Werte




Erklärung

EIRP (Equivalent Isotropically Radiated Power) = Effektive, von der Sendeantenne eines Satelliten abgestrahlte Leistung. Die EIRP wird in dbW (Dezibel bezogen auf ein Watt) angegeben.


EIRP

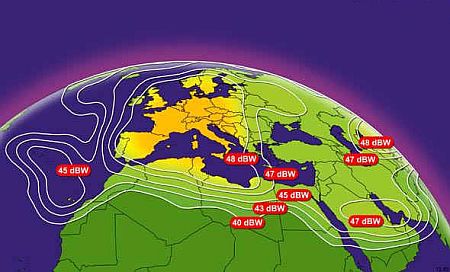

Bild © by Eutelsat


Ausleuchtzone= ist jener Teil der Erdoberfläche, die vom Satelliten mit seinen Signalen versorgt wird und stellt den geographischen Bereich dar, in dem das jeweilige TV- oder Radioprogramm empfangen werden kann. Graphisch wird der Footprint als eine Reihe von mehr oder weniger konzentrischen Kreisen dargestellt, von denen jeder einzelne eine in dBW ausgedrückte Übertragungsleistung anzeigt. Meist wird statt dessen die innerhalb der Linie nötige Antennengröße angegeben.

Gewinn= ist für die Antennenqualität verantwortlich. Der Antennengewinn wird in Dezibel (dB) angegeben und ist ein Maß für die Antennenqualität. Je höher der Gewinn einer Antenne ist, um so schwächere Signale können in zufriedenstellender Qualität empfangen werden.

Spotbeam= Beim Spotbeam wird die Ausleuchtzone auf ein kleines Gebiet konzentriert, wodurch im Zielgebiet eine wesentlich höhere Signalstärke zur Verfügung steht, als es bei normalen, große Regionen oder Kontinente versorgenden Beams der Fall wäre. Beim Spotbeam sind daher nur kleine Antennendurchmesser zum Empfang notwendig.

Superbeam= Beim Superbeam ist die Strahlungsleistung eines Satelliten, also der EIRP- Wert sehr hoch und die Ausleuchtzone an der Erdoberfläche klein.

In der folgenden Tabelle stellen wir Ihnen die Übersicht der notwendigen Antennengröße zum EIRP Wert ( in dBW) dar.



Ku-Band

53

dBW

52

dBW

51

dBW

50

dBW

49

dBW

48

dBW

47

dBW

46

dBW

45

dBW

44

dBW

43

dBW

42

dBW

41

dBW

40

dBW

39

dBW

38

dBW

30-40 cm

40-45 cm

45-50 cm

50-60 cm

55-65 cm

60-75 cm

65-85 cm

75-95 cm

85-105 cm

95-120 cm

105-135 cm

120-150 cm

135-170 cm

150-190 cm

170-215 cm

180-240 cm



C-Band

41 dBW

40 dBW

39 dBW

38 dBW

37 dBW

36 dBW

35 dBW

34 dBW

33 dBW

32 dBW

31 dBW

30 dBW

90-115 cm

100-125 cm

115-145 cm

125-160 cm

145-180 cm

160-200 cm

180-225 cm

200-255 cm

225-285 cm

255-320 cm

285-360 cm

320-400 cm
