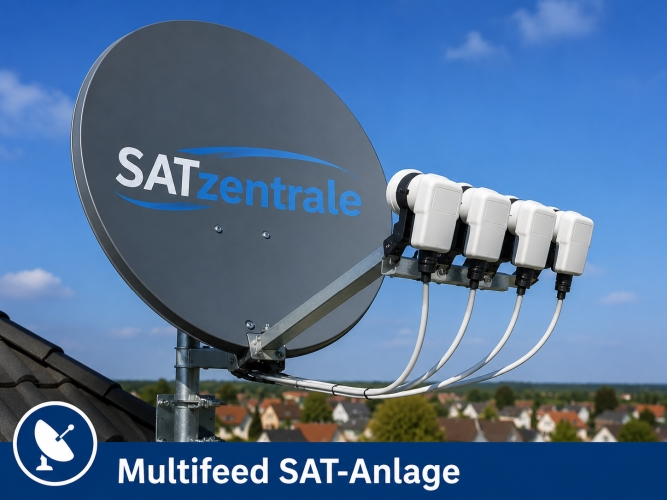

Installation einer Multifeedanlage
Eine Multifeedanlage ermöglicht den gleichzeitigen Empfang mehrerer Satellitenpositionen mit nur einer Satellitenschüssel. Besonders häufig wird diese Technik genutzt, um beispielsweise ASTRA 19,2° Ost und EUTELSAT 13° Ost mit einer gemeinsamen Antenne zu empfangen.
Eine sorgfältige Montage und exakte Ausrichtung sind entscheidend, damit beide Satelliten dauerhaft störungsfrei empfangen werden können.
Die Multifeedschiene und LNB-Halterung
Bevor der Spiegel montiert werden kann, muss zunächst die Multifeedschiene einschließlich der LNB-Halterungen vorbereitet werden.
Für eine Multifeedanlage empfehlen wir einen Spiegeldurchmesser von etwa 85 cm. Dadurch steht auch bei schlechtem Wetter ausreichend Empfangsreserve zur Verfügung.
Die Montage erfolgt in folgenden Schritten:
Das zweite LNB wird zunächst nicht vollständig festgeschraubt, da es später bei der Feinjustierung noch verschoben werden muss.
Vorbereitung des Satellitenspiegels
Nachdem der Feedarm mit den LNBs vorbereitet wurde, wird die Halterung an der Rückseite des Spiegels befestigt.
Der Feedarm wird anschließend durch die dafür vorgesehene Öffnung am unteren Bereich des Spiegels geführt und auf der Rückseite verschraubt.
Danach wird die sogenannte AZ/EL-Vorrichtung (Azimut und Elevation) an der Spiegelhalterung angebracht.
Wenn bereits eine auf ASTRA 19,2° Ost ausgerichtete Satellitenanlage vorhanden ist und diese lediglich auf Multifeedempfang erweitert wird, muss die Azimut-/Elevationseinstellung häufig nicht komplett neu vorgenommen werden.
Bei einer neu gekauften Antenne sollten die Schrauben der AZ/EL-Halterung zunächst nur leicht angezogen werden, da die endgültige Einstellung erst bei der späteren Justierung erfolgt.
Azimut- und Elevationstabelle
Die erforderlichen Einstellwerte hängen vom Standort der Satellitenanlage ab. Für eine genaue Ausrichtung müssen Azimut- und Elevationswinkel entsprechend dem Montageort eingestellt werden.
Eine umfangreiche Azimut-/Elevationstabelle finden Sie hier: Satellitentabelle .
Die Montage der Multifeedanlage
Nach der Vorbereitung der Antenne wird der Spiegel an einem geeigneten Mast oder einer stabilen Wandhalterung montiert.
Wie bei jeder Satelliteninstallation ist auch bei einer Multifeedanlage eine freie Sicht zum Satelliten zwingend erforderlich.
Nachdem die Antenne befestigt wurde, werden die LNBs mit den Koaxialkabeln verbunden. Anschließend erfolgt die genaue Ausrichtung der gesamten Anlage.
Die richtige Ausrichtung bei zwei Satellitenpositionen
Bei einer Multifeedanlage werden zwei Satellitenpositionen mit einer Satellitenschüssel empfangen. Dabei befindet sich ein LNB im optimalen Brennpunkt des Spiegels, während das zweite LNB leicht versetzt montiert wird.
Bei unserem Beispiel werden die Satelliten:
Bei zwei Satellitenpositionen ist zu beachten, dass nicht jeder Satellit die gleiche Signalstärke besitzt.
Der schwächere Satellit sollte daher möglichst im Brennpunkt des Spiegels positioniert werden. Dadurch erhält er den maximal möglichen Signalgewinn der Antenne.
Bei einer Kombination aus ASTRA 19,2° Ost und EUTELSAT 13° Ost wird häufig EUTELSAT 13° Ost in den Brennpunkt gesetzt, da ASTRA normalerweise über ein stärkeres Signal verfügt.
Der stärkere Satellit kann anschließend über die sogenannte "schielende" Position neben dem Brennpunkt empfangen werden. Durch die verbleibende Signalreserve ist trotzdem ein zuverlässiger Digitalempfang möglich.
Feineinstellung der LNB-Positionen
Die genaue Positionierung der LNBs auf der Multifeedschiene ist entscheidend für die Empfangsqualität.
Bereits wenige Millimeter Abweichung können bei einer Multifeedanlage zu deutlichen Signalverlusten führen.
Daher sollten die LNBs zunächst nur leicht fixiert werden. Die endgültige Befestigung erfolgt erst nach der Signaloptimierung.
Optimierung der Signalqualität
Bei der Feinjustierung wird zunächst der Satellit mit dem schwächeren Signal optimal eingestellt.
Anschließend wird das zweite LNB auf der Multifeedschiene verschoben, bis auch die zweite Satellitenposition die bestmögliche Signalqualität erreicht.
Eine professionelle Ausrichtung mit einem Messgerät liefert die besten Ergebnisse, insbesondere bei größeren Antennen und mehreren Satelliten.
Gute Abschirmung bei Koaxialkabeln
Nicht nur die Satellitenschüssel und die LNBs entscheiden über die Empfangsqualität. Auch die verwendeten Koaxialkabel haben einen entscheidenden Einfluss auf die Signalstabilität.
Ein hochwertiges Satellitenkabel zeichnet sich durch eine geringe Dämpfung und eine gute Abschirmung gegen Störeinflüsse aus.
Dünnere oder minderwertige Kabel weisen häufig eine höhere Dämpfung auf und sollten insbesondere bei größeren Entfernungen zwischen LNB und Multischalter vermieden werden.
Bei der Verlegung ist darauf zu achten, dass das Koaxialkabel nicht scharf geknickt oder in enge Ecken gedrückt wird. Dadurch kann die Abschirmung oder der Innenleiter beschädigt werden.
Der Waschlappen-Test zur Feinjustierung
Gerade bei größeren Satellitenspiegeln bleibt die Bildqualität über einen gewissen Schwenkbereich nahezu gleich. Eine optimale Einstellung von Azimut und Elevation ist deshalb ohne Messgerät oft schwierig.
Ein einfacher Praxistest kann dabei helfen:
Durch die künstliche Signalabschwächung werden kleine Empfangsprobleme sichtbar. Störungen wie "Fische" oder "Spikes" verschwinden bei einer optimalen Ausrichtung.
Nach erfolgreicher Einstellung werden die Waschlappen entfernt und alle Schrauben endgültig festgezogen.
Anschlüsse gegen Kurzschluss sichern
Nachdem die LNBs ausgerichtet wurden, werden die Koaxialkabel mit Receiver, Multischalter oder DiSEqC-Schalter verbunden.
Dabei ist besonders auf eine saubere Montage der F-Stecker zu achten.
Fehlerhafte Anschlüsse können Kurzschlüsse verursachen und zu Empfangsausfällen führen.
Typische Fehlerquellen bei Multifeedanlagen
Multifeedanlagen reagieren aufgrund der mehreren Satellitenpositionen besonders empfindlich auf Montagefehler.
Abschluss
Eine korrekt installierte Multifeedanlage ermöglicht den komfortablen Empfang mehrerer Satellitenpositionen mit nur einer Antenne.
Entscheidend für einen dauerhaft guten Empfang sind hochwertige Komponenten, eine stabile Montage und eine sorgfältige Feinjustierung der LNBs.
