SATzentrale - Meine Satellitenanlage -


 Historie - Wie alles begann     Technikübersicht     Um- und Ausbau       aktuelle Fotos    Mesh-Aufbau     Mesh-Abbau





31.03.2023

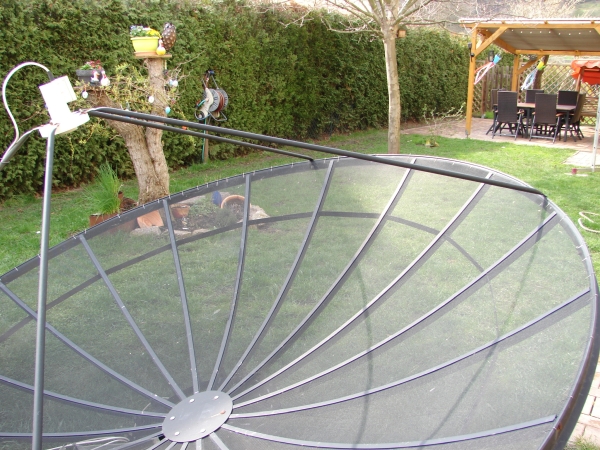

Abbau der 3,10 m Mesh Antenne

(Hier die dazugehörige Unterseite)






30.04.2015



Austausch des 1,95m Mabo Offsetspiegel



Die Mabo 1,95 m Offsetantenne ist leider in die Jahre gekommen und wie schon öfters geschrieben durch die heftigen Stürme und Witterungseinflüsse leicht deformiert und trotz Ausbesserungen waren einige Roststellen sichtbar. So musste der Stahlspiegel durch eine 1,80m Laminas Glassfieber Epoxydharz Antenne ersetzt werden.

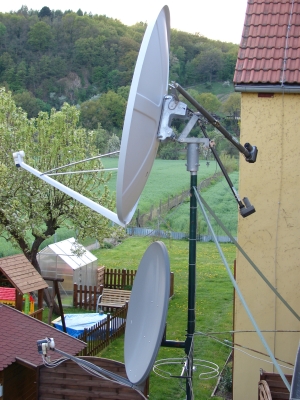

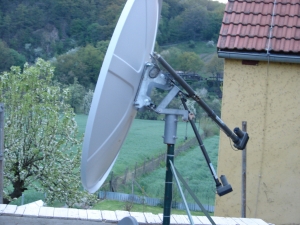

Hier ist schon die Laminas am Polarmount angeschraubt.

Die Mabo liegt bereits am Boden

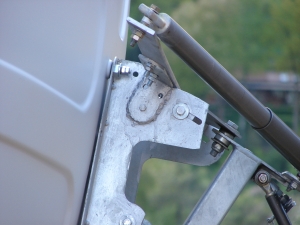

Die Schubstangenhalterung wurde fest verschweißt und wie bei der Meshantenne verlängert. So kann ich den Drehbereich vergrößern, ohne

das der Motor Probleme beim Drehen bekommt

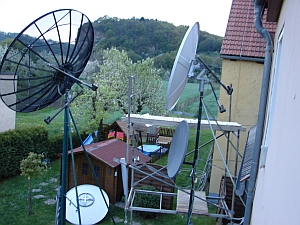

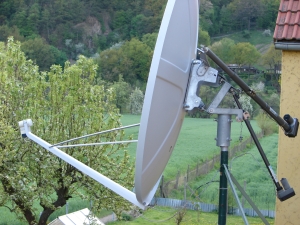

Das fertige Gesamtwerk








August 2012



Komplettaumbau des Polarmounts und des Motors im August 2012



Leider hielt der im Juni 2011 neu installierte Motor des Typs Jäger SMR1224 nur bis zum Februar 2012. In dem Monat gab es heftige Stürme, welche den Motor so arg beschädigten, dass die Anlage leider gar nicht mehr drehte. An der Motorhalterung war ein Teilstück weggeplatzt. Seit dem wurde die Antenne nur notdürftig in den Sicherheitsmodus gestellt, damit der Spiegel nicht herunterfallen konnte. Der Motor wird leider nicht mehr hergestellt, so das ich eine komplett neue Konstruktion (Polarmounthalterung) mit Schubstangenmotor installieren wollte.



Hier noch einmal der defekte Motor



Der Spiegel wurde vom Motor abgebaut

und mittels eines Seiles vom

Gerüst herabgelassen. Da lag er nun.

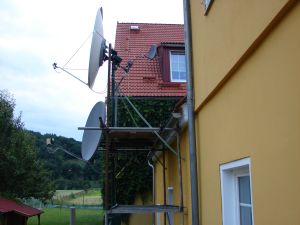

Und so sah es ohne der Antenne aus







Nachdem alle verrosteten Schrauben gegen

neu verzinke ersetzt und die Antenne teil-

weise neu lackiert wurde, wurde die neue

Polarmounthalterung angebracht.







Die Halterung für den Schubstangenmotor wurde

nochmals verlängert, so das der Drehbereich

vergrößert werden konnte. Nun dreht ein 36 Zoll

Schubstangenmotor die Antenne und ein 24 Zoll

Schubstangenmotor kann die Elevation der Antenne

verändern.












Juni 2011



Austausch des alten 36 Volt Jäger SMR1224 Motors gegen einen neuen im Juni 2011

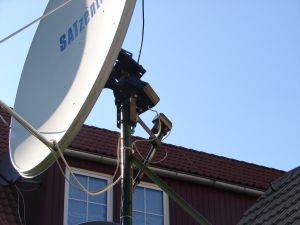

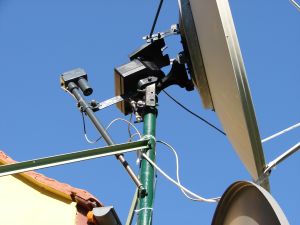

Der alte Jäger SMR1224 Motor war die letzten Jahre sehr beansprucht wurden, so das dieser leider gegen einen neuen SMR 1224 Motor ausgetauscht werden musste.




















Januar 2011



Austausch des 36 Volt Heavy Motors gegen einen 36 Volt Superjack HV 36 Actuator im Januar 2011



Der bisher eingesetzte 36 Volt Heavy Motor hatte im Winter leider den Dienst komplett aufgegeben, so das noch vor dem starken Wintereinbruch der Motor ausgetauscht werden musste.










August 2005

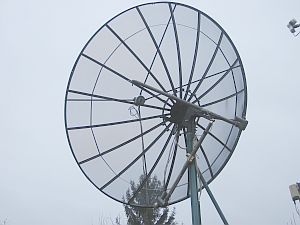

Aufbau einer Meshantenne im August 2005


>>> Gesonderte Bilderserie <<<









März 2005



Erweiterung um ein weiteres C-Band LNB´s im März 2005












April 2004



Der Anbau eines C-Band LNB´s an die Offsetantenne (Eigenentwicklung April 2004)


















April 2004



Der Aufbau meiner 1,95m Offsetantenne (April 2004)


















1998



Meine Alte Anlage (bis April 2004)
