SATzentrale - FAN Community -



Ich suche Fotos von Euren außergewöhnlichen SAT-Anlagen. Schickt diese bitte an meine [ Mailadresse ] mit ein paar Angaben zum Bild (Art der Antenne, LNB, Standort). Das Copyright wird dabei beachtet werden.



 Nationale Bilder

 Österreich

  Weltweite

  Bali - Indonesien

  SNG Vans

  SAT-Aufbereitungstechnik

  Nostalgie



 Teil 1

 Teil 2

 Teil 3

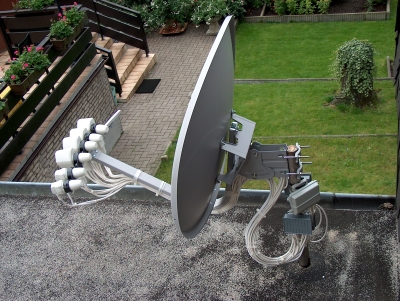

Antenne Maximum T85 in Dinslaken - LNBs:

4x ALPS Universal QUAD LNB für 3° Montage

und 2x ALPS UniversalSingle LNB für 3° Montage (Bild M.Schulz)



3x 13°O, 19.2°O, 23.5°O und 28.2°O über einen 4/1

 DISEqC 1.0 Schalter aufje einen Receiver ( dbox1

)1x 0.8°W, 5°O, 13°O, 19.2°O, 23.5°O und 28.2°O

über einen 10/1 DISEqCSchalter ( DISEqC1.2

Emulation )zu den Testreceivern ( 2x dbox2, 3x dbox1,

2x Globo 7010CR ) (Bild M.Schulz)

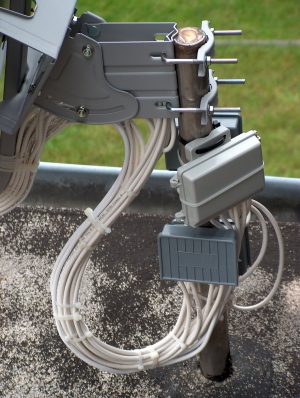

Die 4 Leitungen von den DISEqC's gehen durch den

Mast ins Haus.Mast ist über 16mm²Cu Leitung

über eigenen 1.5m Kreuzerder direkt geerdet. (Bild M.Schulz)





Mast Marke Eigenbau aus 50mm Edelstahlrohr

durchs Dach durchgeführt undinnerhalb des Hauses

in der Wand verankert (Bild.M.Schulz)

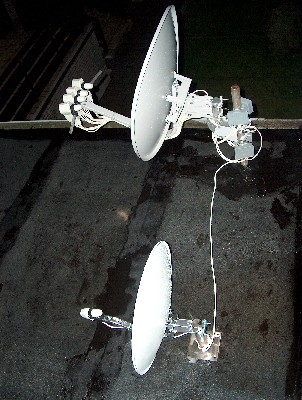

Stab Motor mit 4 LNBs 13°, 19.2°, 23.5° und

28.2°/28.5.

 T85 für 19.2° Astra  (Bild.M.Schulz)

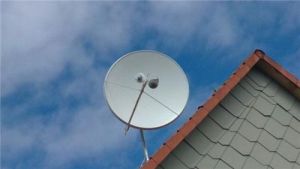

150er Gibertini-Antenne für das
C- und Ku-Band (Bild: S. Bläsner)

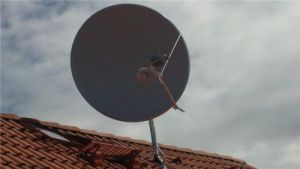

Drehbereich geht von 85,2 °Ost
bis 58°West (Bild: S. Bläsner)

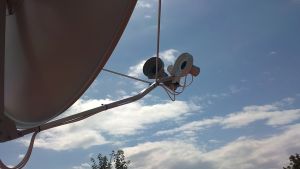

C- und KU-Band (Foto: S. Bläsner)
